鋰電池極片寬度檢測設備

2022-08-14 10:14:15 精質視覺

　　在鋰離子電池發展迅速的今天，由于工藝和生產條件的限制，容量和需求之間存在著很大的矛盾。目前鋰電池極片的檢測方法基本上是全人工目視檢查的方法，但極片加工后出現各種缺陷的概率很高，所有極片在電池壓膜組裝前都必須經過測試。分別識別用于儲存和處置的不合格品、不合格品和真品。人工檢測的可靠性、穩定性和效率無法得到有效控制，現有勞動力成本高、勞動密集，直接制約了鋰電池低成本生產。自動視覺檢測改善了局面，進一步降低生產成本，提高了產品質量，新能源電池極片寬度檢測設備提高了鋰電池行業的自動化水平。

　　新能源電池極寬檢測設備概述:

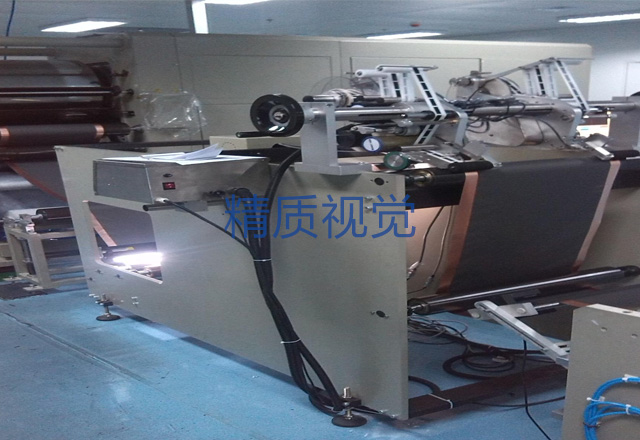

　　檢測裝置安裝在原分切機工作臺上，分切機運行時極片分為兩部分;視覺站后，觸發CCD拍攝極片，視覺系統自動檢測其尺寸;系統目視檢查完成后，將顯示檢查結果;如果檢查結果通過，設備將繼續運行;如果檢測結果為NG，極片寬度檢測設備會報警，可接分切機信號使其停止;實時監控切割設備尺寸是否合格，有問題及時處理，不會造成大量不良品。

　　新能源電池極片寬度檢測設備管理功能設計要求:

　　(1)檢測涂層寬度：190～680mm;檢測凸耳寬度：6～13mm;(攝像機安裝機構可根據現場情況調整，檢測不同涂層寬度的產品，需要重新校準);

　　(2)在線檢測速度: 0m/min ~ 80m/min (根據不同速度在線檢測) ;

　　(3)測試項目:裁剪后，測試左右兩邊的涂層寬度、標簽寬度、總寬度;

　　(4)產品進行運行時100~150ms拍照一次，每次通過檢測的數據可以自動控制保存;

　　(5)單攝像機靜態重復性：± 0.025mm，動態精度：± 0.1mm。

　　(6)增加閉環功能，與分路信號對接。

　　新能源電池極片寬度檢測設備的核心功能主要是判斷極片質量，檢測效果相對提高，檢測效果穩定，大大提高了投放市場的產品質量。
