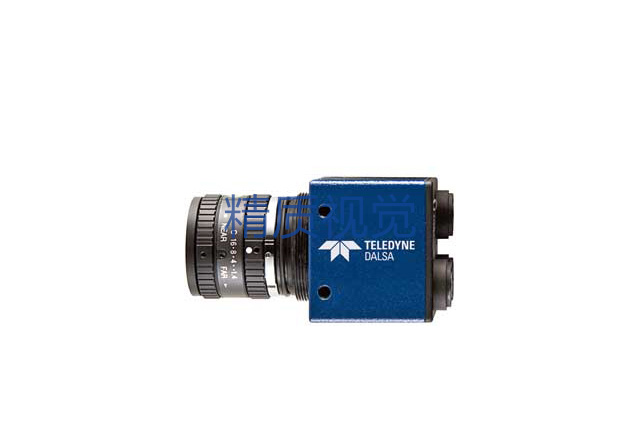

視覺檢測設備工業鏡頭的基本參數,鏡頭選擇應注意:①焦距 ②目標高度 ③影像高度 ④放大倍數 ⑤影像至目標的距離 ⑥中心點/節點 ⑦畸變。Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
<1>視場(Field of view,即FOV,也叫視野范圍)Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
視場(Field of view,即FOV,也叫視野范圍):指觀測物體的可視范圍,也就是充滿相機采集芯片的物體部分。(視場范圍是選型中必須要了解的)Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
Y=f*tanθ,Y:像的大小,f:焦距,θ:半畫角Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
θ=2tan-1*y/2fRai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
例:1/2寸攝像機配12.5mm鏡頭時畫面橫向的視場面是:Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
θ=2tan-1*6.4/2*12.5=28.72Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
<2>工作距離(Working Distance,即WD)Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
工作距離(Working Distance,即WD):指從鏡頭前部到受檢驗物體的距離。即清晰成像的表面距離(選型必須要了解的問題,工作距離是否可調?包括是否有安裝空間等)。Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
<3>分辨率Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
分辨率:圖像系統可以測到的受檢驗物體上的最小可分辨特征尺寸。在多數情況下,視野越小,分辨率越好。(在實際選擇鏡頭時,鏡頭尺寸不能小于相機芯片尺寸,一定要要大于或等于相機芯片尺寸)Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
影響分辨率的主要因素:鏡頭結構、材質、加工精度等。Rai機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
